摘 要：本论文深入探讨数据中心容性负载对发电机的影响，详细分析数据中心负载特点、供电场景以及由此引发的电能质量问题。针对 IT 类负载和动力类负载的不同特性，分别提出有效的电能质量解决方案，并阐述这些方案在提升数据中心供电稳定性、改善电能质量和提高能源效率等方面的重要价值，为数据中心的优化设计和稳定运行提供理论依据和实践指导。

关键词：数据中心；容性负载；发电机；电能质量；优化策略

一、引言

随着信息技术的飞速发展，数据中心作为信息存储和处理的核心枢纽，其规模和重要性不断提升。数据中心的稳定供电是确保其正常运行的关键，而其中容性负载对发电机的影响以及电能质量问题日益受到关注。深入研究这些问题并提出有效的解决方案，对于保障数据中心的可靠运行、提高能源利用效率具有重要意义。

二、数据中心负载特点与供电场景分析

2.1 负载分类与特点

数据中心负载主要分为 IT 类负载和空调动力类负载两大类。IT 类负载约占总负载的约70%，大量的高频 UPS 应用，呈现超前无功功率（容性）特性，电流总谐波畸变率THDi 10% 左右。动力类负载约占总负载的 30%，大量使用变频器，表现为滞后无功功率（感性），其产生的电流总谐波畸变率高达 35% 左右。本文重点探讨IT类负载特点及电能质量问题解决方案。

2.2 供电系统三重保障

数据中心供电系统依赖市电、UPS 电池和柴油发电机三重保障。市电由大电网供电，供电容量大、稳定性好，但不允许超前无功倒送及谐波污染电网；UPS 一般配备后备电池可提供 15~30分钟的电力支持；柴油发电机作为最后一道保障，其供电容量相对较小，稳定性易受超前（容性）无功功率影响，且谐波电压容易超标。

2.3 10kV及380V实测数据

作者在不同的数据中心进行了大量的测试，测试包含10kV及380V系统，下面选择几组典型的测试数据，分析数据中心存在的主要电能质量问题。通过运行数据可知，10kV及380V测试负载均呈容性，2AH2 10kV进线总功率因数最低是-0.956（A相-0.922），且存在三相负荷不平衡的情况。每路进线所带负载均产生一定量的谐波，虽然电流总谐波畸变率不是特别高，THDi仅10%左右，从2AH2 10kV进线谐波电流频谱可以看出，存在较高的39，44次等高次谐波电流。380V存在3次等零序谐波电流在N线叠加，33AA1 380V进线N线3次谐波电流94.8A大于基波电流48.5A。

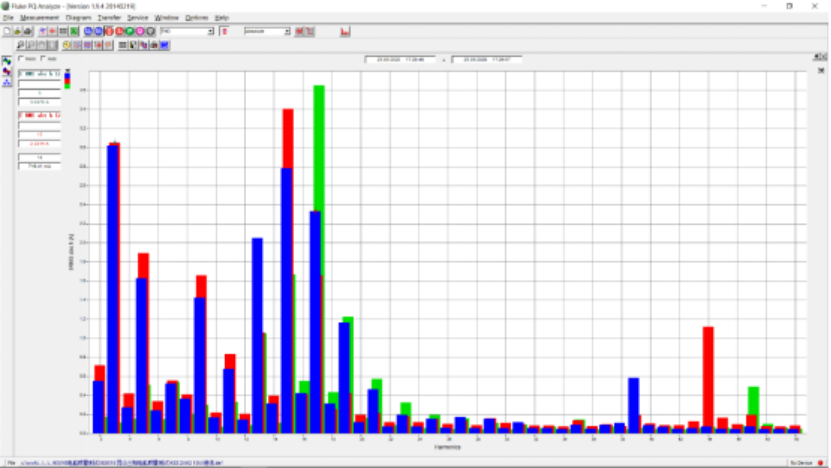

2AH2 10kV进线电流谐波频谱图HRI

33AA1 380V进线电流谐波频谱图HRI

三、柴油发电机带载能力与功率因数的关系

柴油发电机作为数据中心供电最后一道保障，其正常启动且稳定运行至关重要。从发电机的工作曲线来看，其带超前无功功率的能力有限。例如，左侧发电机功率因数达到 -0.96 时开始快速降容，右侧发电机功率因数为 -0.8 时需降容 36%。容性负载会使发电机超出正常工作范围，进入非正常甚至禁止工作区域，严重影响其带载能力和稳定性 。

结合实测数据，2AH2 10kV进线总功率因数最低是-0.956（A相-0.922），若市电发生异常，需要发电机带载，则发电机可能工作在左侧黄色或红色区域，具有很大的风险。

l 左侧为超前无功功率（带容性负载），右侧为滞后无功功率（带感性负载）；

l 绿色区域为发电机正常工作范围；

l 黄色为非正常工作区域，但不会损坏设备

l 红色为禁止工作区域。

四、不同负载主要电能质量问题及解决方案

4.1 IT 类负载

传统用于补偿功率因数的电容器方案已经不适用于 IT 类负载。IT 类负载在不同工况下均是容性特性使得电容组无法投运，强制投入会造成更大的无功倒送问题，影响发电机运行稳定性，还可能导致发电机带容性负载降容以及与发电机感性内阻发生谐振风险。此外，容性负载会抬高系统电压，降低电网电压调节能力。

IT类负载由于大量采用高频UPS，其产生的谐波电流远低于早期的工频UPS，但其带来了高次（39次，44次）谐波问题不容忽视，另外零序谐波通过 N 线传递到 IT 负载，导致零 / 地电压偏高，可能影响 服务器的正常运行。

针对IT类负载，建议采用有源综合治理设备，例如带有滤除部分谐波能力的SVG等，可有效解决 IT 类负载电能质量问题。该类设备可输出感性无功补偿超前（容性）无功，对于系统来说整体呈感性。它能使发电机稳定在正常带载区间（绿色区间），提高发电机带载能力，避免谐振风险，稳定系统电压，满足电力公司要求，同时治理谐波，降低谐波污染，解决零序谐波导致零地电压偏高问题，提高电网电能质量 。

4.2 动力类负载

动力类负载主要包含制冷系统，其对于维持数据中心内部环境的稳定至关重要，确保IT设备在适宜的温度下运行，从而提高能效和可靠性。为了降低数据中心PUE而减少非IT设备能耗，在风机、水泵等设备前增加了大量变频器，变频器节能降耗的同时也带来谐波污染的问题，通常在变频器前端串3%电抗器，可以把变频器产生的谐波电流THDi从80%多降低到35%左右。近来很多变频器厂家被要求为每台变频器配套无源滤波器，可以把谐波电流THDi降到10%左右，这个方案又会带来两方面的问题，一是增加成本，二是由于无源滤波器固有的容性无功功率，使得低载时整体成容性，也会带来和高频UPS类似的发电机带载问题，无源滤波器同时存在和系统谐振的风险。

建议方案是变频器前端加3%串联电抗器，功率因数为感性0.9，谐波35%左右，在低压配电室做集中治理，而非对单个变频器做治理。治理方案是采用电容器 + 7% 电抗器与有源滤波器相结合的方案。功率因数补偿到感性0.95~0.98，谐波电流降至 5% 左右，减少谐波流经电缆及变压器产生的损耗，同时到达节能效率目标。确保各种工况下负载正常运行，提高应急情况下柴发带载能力。

五、结论

数据中心容性负载对发电机的影响以及电能质量问题严重威胁数据中心的稳定运行和能源效率。通过对数据中心负载特点、供电场景和电能质量问题的深入分析，针对性地提出了 IT 类负载和动力类负载的电能质量解决方案。实践表明，这些方案能够有效解决超前无功功率、谐波等问题，综合考虑不同供电场景，降低对电网电能质量的影响，提升柴发带载的能力及稳定性，为数据中心的可靠运行和高效发展提供了有力保障。在未来的数据中心建设和运营中，应充分重视电能质量问题，根据负载特点合理选择优化策略，以实现数据中心的可持续发展 。
